1、用途及特点

该机是我司专门针对中药材、原料药干燥特点生产开发的干燥设备。较一般的网带式干燥机在物料的干燥方面有更强的针对性及优势。物料因种类繁多，在干燥时物料具有不同的特性工艺要求，因此在选型时因根据物料性质合理调整设备结构、配置、干燥方法，以适应物料性质及用户要求。

针对众多药厂对于中药材、原料药产品干燥的要求，以适应多品种物料在不同干燥阶段的物性，组合成一个合理的干燥工艺过程，获得很好的产品质量，有效节省能源。

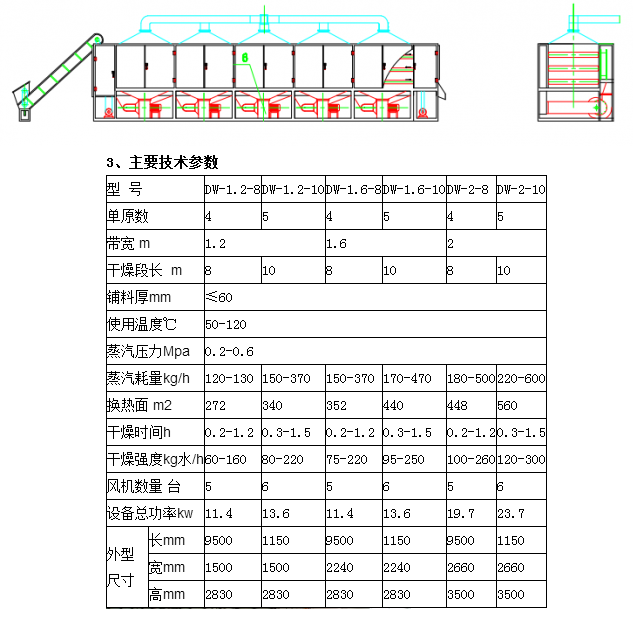

工作原理：（见结构示意图）料斗中的物料由加料器均匀（或人工）地铺在网带上。网带采用不锈钢网（目数由物料性质决定）。由无级变速传动装置拖动在干燥机匀速移动。干燥机有若干个单元组成，冷热空气采用强制进风、强制循环、强制排湿，单元数根据用户需要可灵活配备，具有热效率高，设备能耗低等优点。

 2、技术说明

 整套设备包括:箱体,输送系统,循环风机,加热系统,排风系统,电气控制系统,辅助设备等组成。

    箱体采用保温框架结构。内壁采用不锈钢SUS304δ1.2mm，外壁采用不锈钢SUS304δ1.2mm，框架采用碳钢（Q235-B）型材焊接，保温材料采用超细硅酸铝棉。

箱体两侧开检修门及清理口，可以方便的对设备进行维护及清理。为了保证物料干燥均匀，在箱体内部设计有导流均风装置

    输送系统由变频减速电机、输送链条、输送网带、网带撑杆、挡板、传动链轮、传动轴、张紧装置等组成，其中输送网带采用平衡输送带（含撑杆和挡板）。

 循环风机采用离心风机,风机采用通用型，便于维护及更换。

加热采用不锈钢翅片式蒸汽换热器，温度控制采用电磁阀。

  排风系统用于将干燥产生的废气排除，各单元产生的废气经汇总后排出室外。

网带传输采用变频调速控制，确保设备运行安全。当发生故障时，控制上自动采取安全保护措施。同时发出声光警报。网带运行速度可根据物料的干湿度、物料辅设厚度及烘干温度进行调节，最终的物料脱水量与运行速度、烘干温度、物料铺设厚度有直接关系。

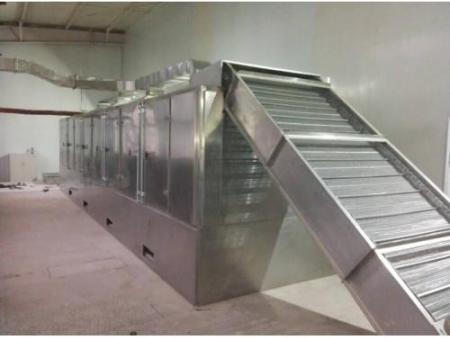

设备配置一台上料机。上料机为不锈钢网带运行，运行速度与网带运行速度同步

设备配备一台单立式控制柜，可采用PLC程序控制+彩色人机界面触摸屏显示，控制箱内除设有相关电器元件（接触器、断路器等外）还设有热保护和相序保护装置。设备自动调、控温度，变频调速，自动强制排湿，设备工作除人工上料外均为自动工作且实行三级密码保护。
